Deep Groove Kullager: En omfattande guide till typer, applikationer och underhåll

Introduktion till djupa spårkullager

I världen av maskinteknik och roteroche maskiner är få komponenter så grundläggoche och allmänt använda som djupa spårkullager . Dessa obesjungna rörelsehjältar är integrerade i otaliga enheter, från enkla hushållsapparater till komplexa flygsystem. Kända för sin enkelhet, mångsidighet och effektivitet, djupa spårkullager är den vanligaste typn av rulloche elementlager , en klass av mekaniska komponenter utfellermade för att minska friktion och stödja laster.

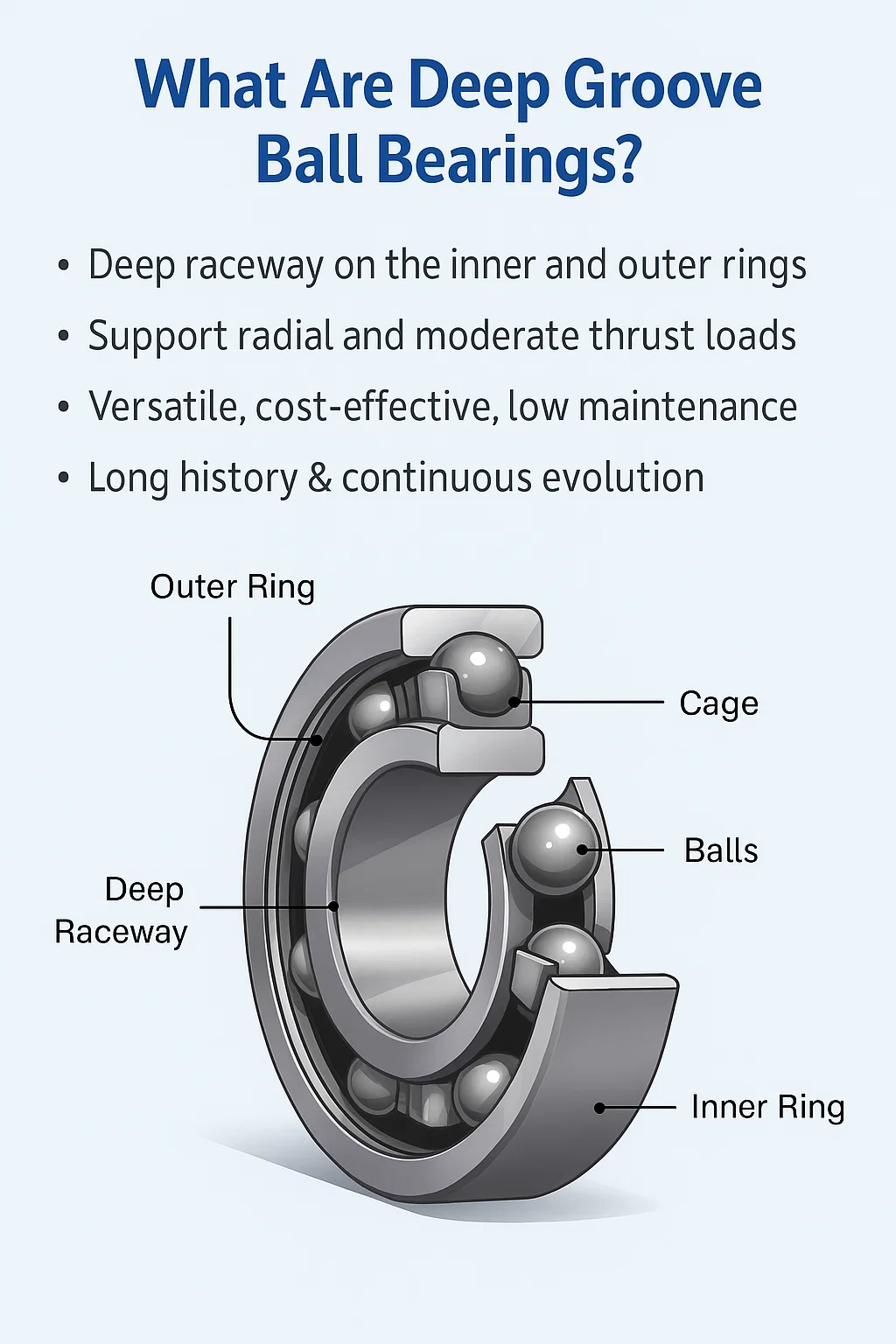

Vad är spårkullager?

A djupt spårkullager är en typ av bäring som har en djup, oavbruten löpbana på både den inre och yttre ringen. Denna löpbana har en radie som är något större än kulellernas, vilket möjliggör bäring att hantera båda radiell belastning (kraften vinkelrätt mot skaftet) och måttlig trycklast or axiell belastning (kraften parallellt med axeln). Kärnkomponenterna inkluderar en inre ring, en yttre ring, en precisionsuppsättning kullager , och en bur för att hålla bollarna på rätt avstånd och styrda. Denna design säkerställer jämn och effektiv rotation, vilket minimerar friktion och energiförlust.

Nyckelegenskaper och fördelar

Den utbredda användningen av djupa spårkullager är ett bevis på deras exceptionella egenskaper och fördelar.

• Mångsidighet: Deras unika raceway-design tillåter dem att effektivt stödja båda radiell belastning och en betydoche grad av trycklast , vilket gör dem lämpliga för ett stort utbud av bäring applications .

• Höghastighetskapacitet: Med låg friktionskoefficient, dessa bärings är idealiska för höghastighetsdrift.

• Kostnadseffektivitet: De är en av de mest tillverkade bäring types , vilket översätts till en hög stochardiseringsnivå och lägre kostnad jämfört med andra specialiteter bärings .

• Lågt underhåll: Många djupa spårkullager finns i förseglade eller skärmade versioner, försmorda för livet, kräver lite eller inget bäring maintenance .

• Tyst drift: Deras precisionsdesign säkerställer mjuk rotation, vilket resulterar i låga ljud- och vibrationsnivåer.

Kort historia och evolution

Konceptet med att använda rullande element för att minska friktionen går tillbaka århundraden, med tidiga mönster skissade av Leonardo da Vinci. Däremot det moderna kullager som vi känner började det ta form under den industriella revolutionen, i takt med att behovet av effektivare maskiner växte. Den djupt spårkullager design var banbrytande i slutet av 1800-talet och början av 1900-talet, med nyckelinnovationer som fokuserade på racerbanans geometri och tillverkningsprecision. Med tiden har framsteg inom bäring materials , smörjning , och tillverkningstekniker har möjliggjort högre lastkapacitet, ökade hastigheter och förlängd livslängd, vilket gör dem till de robusta och pålitliga komponenter de är idag. Denna utveckling har befäst deras position som en oumbärlig komponent i nästan alla branscher.

Typer av spårkullager

Medan alla djupa spårkullager delar en grundläggande design, de tillverkas i olika konfigurationer för att möta de specifika kraven från olika bäring applications . Förstå dessa distinkta bäring types är avgörande för att välja rätt komponent för en viss uppgift. De huvudsakliga skillnaderna ligger i antalet kulrader och vilken typ av tätning eller skärmning som används.

Enkelrads djupa spårkullager

Detta är den mest använda och igenkännliga kullager typ . Som namnet antyder har de en enda rad med kullager mellan den inre och yttre ringen. Enkel rad bärings är mycket mångsidiga, kan hantera betydande radiell belastning och, på grund av deras djupa löpspår, en måttlig trycklast åt båda hållen. Deras robusta och enkla design gör dem lämpliga för ett stort antal användningsområden, från elmotorer och fordonskomponenter till elverktyg och hushållsapparater. Deras låga friktion och höghastighetskapacitet gör dem till ett utmärkt val för de flesta allmänna ändamål bäring applications .

Dubbla djupa spårkullager

För applikationer som kräver större lastkapacitet och styvhet än en enda rad bäring kan ge, dubbelraden djupt spårkullager är den idealiska lösningen. I huvudsak två enkla rader bärings kombineras till en enda enhet, detta typ har två parallella rader av bollar. Den dubbla raddesignen ökar avsevärt bäring's radiell och axiell lastkapacitet. Den bredare stödbasen ger också större stabilitet och styvhet, vilket gör dem särskilt effektiva i scenarier där ett skaft måste hållas stadigt på plats. Även om de är större och mer specialiserade, är de ett utmärkt val för tunga maskiner, jordbruksutrustning och industripumpar där prestanda under hög belastning är en prioritet.

Miniatyrkullager

Miniatyr kullager är specialiserade typ av djupt spårkullager definieras av deras mycket små dimensioner, med en ytterdiameter på mindre än 30 mm. Trots sin lilla storlek är de konstruerade till samma höga specifikationer som deras större motsvarigheter. Dessa bärings är kritiska komponenter i precisionsinstrument och utrustning där utrymmet är extremt begränsat. Vanligt applikationer inkluderar tandborrar, robotar, medicinska instrument, datorfläktar och andra småskaliga mekaniska anordningar. Deras design prioriterar låg friktion och smidig drift, vilket gör dem till en viktig del av miniatyr-, höghastighets- och precisionssystem.

Öppna, skärmade och förseglade lager

Skyddet av de interna komponenterna och smörjning är avgörande för livslängden och prestanda för alla bäring . Spårkullager finns i tre primära skyddskonfigurationer:

• Öppna lager: Detta grundläggande typ har inga tätningar eller sköldar. De interna komponenterna är exponerade, vilket är fördelaktigt för applikationer där bäring är regelbundet smord med olja eller fett från en extern källa eller arbetar i en ren miljö. De erbjuder den lägsta friktionen och klarar de högsta hastigheterna.

• Skärmade lager: Betecknade med ett "Z" (för en sköld) eller "ZZ" (för två sköldar), dessa bärings har beröringsfria metallsköldar intryckta i den yttre ringen. Dessa sköldar förhindrar att stora partiklar kommer in i bäring samtidigt som det låter lite smörjmedel rinna ut och ger en något högre hastighetsgräns än tätade lager. De är lämpliga för miljöer med minimal kontaminering.

• Tätade lager: Dessa är betecknade med "RS" (för en gummitätning) eller "2RS" (för två gummitätningar). bärings har en flexibel gummiläpptätning som kommer i kontakt med innerringen. Denna design ger överlägset skydd mot både fasta föroreningar och fukt. De är försmorda med fett för livet och är ett populärt val för bäring applications i dammiga eller våta miljöer. Avvägningen är något ökad friktion, vilket resulterar i en lägre hastighetsgräns jämfört med öppen eller skärmad bärings .

Förstå dessa olika bäring types och deras specifika egenskaper är det första steget för att säkerställa en framgångsrik installation och en lång, pålitlig livslängd.

Tillämpningar av spårkullager

Mångsidigheten och tillförlitligheten hos djupa spårkullager göra dem till en hörnsten i praktiskt taget alla branscher som förlitar sig på roterande maskiner. Från tung industriell utrustning till vardagliga konsumentprodukter, dessa viktiga komponenter är konstruerade för att fungera i en mängd olika miljöer. Följande är några av de mest framträdande bäring applications där deras unika egenskaper utnyttjas för optimal prestanda.

Fordonsindustrin

Fordonssektorn är en storkonsument av djupa spårkullager . De är oumbärliga för smidig och effektiv drift av ett fordons många roterande delar. Du hittar dem i hjulnav, där de stödjer fordonets vikt och säkerställer att hjulet snurrar fritt med minimal friktion. De är också avgörande inuti transmissioner och generatorer, där de hanterar höga hastigheter och det kombinerade radiell belastning and trycklast genereras under drift. Hållbarhet och lång livslängd specifikationer av kullager är avgörande för att säkerställa fordonets tillförlitlighet och säkerhet över tusentals mil.

Elmotorer

Elmotorer, arbetshästarna för både industri och hushåll applikationer , lita mycket på djupa spårkullager för att stödja rotoraxeln. Den bärings låt axeln rotera i höga hastigheter med minimal energiförlust. Deras låga friktion och tysta drift är särskilt viktiga i elmotorer, eftersom de bidrar till en motors totala effektivitet och brusreducering. Oavsett om det är en småskalig fläktmotor eller en stor industrimotor för fabriksutrustning, prestanda bäring direkt påverkar motorns livslängd och effekt.

Pumpar och kompressorer

I pumpar och kompressorer, djupa spårkullager är avgörande för att stödja de roterande axlarna som flyttar vätskor eller komprimerar gaser. Dessa applikationer avten involve high speeds and significant radiell belastning från pumphjulet eller kolven. Den bärings måste vara tillräckligt robust för att motstå dessa krafter samtidigt som den bibehåller exakt inriktning för att förhindra slitage. Deras tillförlitlighet i dessa krävande förhållanden säkerställer konsekvent och effektiv prestanda för vätskehanteringssystem i HVAC-enheter, industriella processer och vattenreningsverk.

Hushållsapparater och elverktyg

Det moderna livets bekvämlighet drivs ofta av små elektriska motorer, som alla använder djupa spårkullager . Från trumman på en tvättmaskin till de interna mekanismerna i en dammsugare, dessa bärings möjliggör tyst och mjuk rotation av rörliga delar. De finns också i elverktyg, såsom borrar, sågar och slipmaskiner, där de måste motstå de skakande krafterna och de höga arbetshastigheterna. Den låga underhåll krav på förseglade kullager gör dem idealiska för konsumentprodukter där smörjning och service är vanligtvis inte en del av användarens rutin.

Flyg och rymd

Inom flygindustrin är insatserna otroligt höga och tillförlitligheten hos varje komponent är av största vikt. Spårkullager används i kritiska applikationer allt från flygkontrollsystem och landningsställ till motortillbehör. Dessa bärings tillverkas extremt exakt specifikationer och är ofta gjorda av specialiserade material för att prestera under extrema temperaturer och tryck. Medan principerna för en standard bäring tillämpa, kvaliteten och bäring materials som används inom flygindustrin är skräddarsydda för absolut tillförlitlighet, vilket visar det enorma förtroendet för denna grundläggande komponent.

Material som används i djupa spårkullager

Prestandan och livslängden för en djupt spårkullager bestäms i grunden av bäring materials används i dess konstruktion. Medan den grundläggande designen av en bäring förblir konstant, valet av material för ringarna, bollarna och buren är skräddarsydda för de specifika kraven från ansökan inklusive belastning, hastighet, temperatur och miljöfaktorer.

Krom stål

För the vast majority of bäring applications , kromstål är standardmaterialet för de inre och yttre ringen, såväl som för kullager själva. Detta material, vanligtvis ett högkolhaltigt kromstål (som AISI 52100), erbjuder en exceptionell balans mellan hårdhet, slitstyrka och utmattningshållfasthet. Den är värmebehandlad för att uppnå en Rockwell-hårdhet på cirka 60-64 HRC, vilket gör den otroligt hållbar och tål höga radiell belastning and trycklast . Tillförlitligheten och kostnadseffektiviteten hos kromstål har gjort det till det vanligaste valet för allmänna ändamål djupa spårkullager i otaliga branscher.

Rostfritt stål

När en bäring krävs för att fungera i en frätande miljö, till exempel i livsmedelsbearbetning, medicinsk utrustning eller marin applikationer , rostfritt stål är det föredragna materialet. Rostfria lager är gjorda av högkromlegeringar (som AISI 440C) som ger utmärkt motståndskraft mot fukt, kemikalier och rost. Även om det inte är så svårt som kromstål , vilket kan resultera i en något lägre dynamisk lastkapacitet, är deras överlägsna korrosionsbeständighet en kritisk fördel. Detta gör dem till en viktig komponent för applikationer där sanitet och motståndskraft mot kemiska rengöringsmedel inte är förhandlingsbart.

Keramiska material

För high-performance, specialized bäring applications , keramiska material utgör ett betydande steg i tekniken. Dessa bärings vanligtvis har bollar gjorda av material som Silicon Nitride ( $S{i}_3{N}_4$ ) eller Zirconia ( $Zr{O}_2$ ), som ofta paras ihop med stålringar för att skapa en "hybrid bäring ." Fördelarna med keramiska lager är betydande: de är betydligt lättare än stål, icke-magnetiska och motståndskraftiga mot korrosion. Deras höga styvhet och lägre termiska expansion möjliggör högre precision och förmåga att arbeta vid mycket högre hastigheter och temperaturer med minimal smörjning . Samtidigt som den erbjuder oöverträffad prestanda, den höga kostnaden för keramiska material innebär att de främst används i kritiska applikationer såsom flyg, motorsport och specialiserade höghastighetsmaskiner.

Burar: stål, mässing och polyamid

Den bäring's bur, även känd som en hållare, har den avgörande funktionen att separera bollarna och styra dem jämnt runt löpbanan. Materialet i buren väljs baserat på hastighet, temperatur och smörjkrav.

• Pressade stålburar: Den most common typ , dessa är stämplade av plåt och är robusta, hållbara och ekonomiska. De är lämpliga för de flesta allmänna ändamål bäring applications .

• Maskinbearbetade mässingsburar: Används för större bärings eller under mer krävande förhållanden, mässingsburar är starkare och mer stabila vid höga temperaturer och hastigheter. De ger bättre prestanda i applikationer med fattiga smörjning och är vanliga i industriella växellådor och pumpar.

• Polyamidburar (nylon): Dessa burar är gjutna av en förstärkt polymer och är lätta, flexibla och erbjuder utmärkta lågfriktionsegenskaper. De är idealiska för hög hastighet, lågt brus applikationer och är resistenta mot vissa kemikalier. De har dock ett begränsat temperaturområde och är inte lämpliga för extremt varma miljöer.

Den careful selection of these bäring materials är en viktig del av specifikationer process, vilket säkerställer bäring är perfekt anpassad till dess avsedda funktion och miljö.

Förstå lastkapacitet och hastighetsklassificeringar

Att välja rätt djupt spårkullager för en given ansökan kräver mer än att bara känna till dess dimensioner. En grundläggande förståelse för bäring specifications , särskilt lastkapacitet och hastighetsklasser, är avgörande för att säkerställa tillförlitlighet och livslängd. Dessa betyg definierar gränserna för en bäring's prestanda och är kritiska faktorer i urvalsprocessen.

Radiell belastning vs. axiell belastning

Varje bäring är utformad för att stödja en specifik typ av force or load. Spårkullager är särskilt mångsidiga eftersom de kan hantera båda radiell belastning and axiell belastning .

• Radiell belastning: Detta är kraften som verkar vinkelrätt mot axeln. Det är den primära belastningen som de flesta djupa spårkullager är designade för att stödja, med deras djupa löpbanor som ger utmärkt stöd för dessa krafter.

• Axial belastning (eller dragkraft): Detta är kraften som verkar parallellt med axeln. Medan vissa bäring types är designade speciellt för trycklast , den djupa raceway-geometrin hos djupa spårkullager tillåter dem att hantera måttlig axiell belastning åt båda hållen. Denna funktion med dubbla ändamål gör dem till ett idealiskt val för applikationer med kombinerade lastförhållanden.

Statisk och dynamisk belastningsklassificering

Tillverkare tillhandahåller två viktiga belastningsklasser för bärings , som är avgörande för bäring applications :

• Statisk belastningsbetyg ( $C_0$ ): Den static load rating represents the maximum load a stationary bäring tål utan att orsaka permanent deformation av löpbanorna eller kullager . Att överskrida detta värde, även för ett ögonblick, kan leda till fördjupningar och avsevärt minska bäring's framtida prestanda och livslängd. Detta betyg är avgörande för applikationer var bärings utsätts för tunga belastningar under vila, såsom en kran som bär upp en tung vikt innan lyft.

• Dynamic Load Rating ( $C$ ): Den dynamic load rating is the most critical factor for bärings som arbetar under rotation. Den definieras som konstanten radiell belastning att en grupp av identiska bärings klarar en miljon varv innan 90 % av dem visar de första tecknen på materialutmattning. Detta betyg används i bäring livsberäkningsformel, $L_{10}=(C/P{)}^3$ , var $L_{10}$ är det nominella livet i miljontals varv, $C$ är den dynamiska belastningen, och $P$ är den ekvivalenta dynamiska belastningen. Detta förhållande belyser en avgörande princip om bäring maintenance : en liten minskning av driftsbelastningen kan leda till en dramatiskt längre tid bäring livet.

Hastighetsklasser (RPM-gränser)

A bäring's hastighetsklass, vanligtvis uttryckt i varv per minut (RPM), anger den maximala hastigheten med vilken den säkert kan arbeta utan att generera överdriven värme som kan leda till för tidigt bäring failure . Hastighetsgränsen är inte ett fast värde utan påverkas av flera faktorer:

• Smörjning: Den typ och metod för smörjning (fett kontra olja) har en betydande inverkan på hastighetskapaciteten. Olja smörjning tillåter generellt högre hastigheter än fett.

• Lagerdesign: Som tidigare diskuterats, bäring types med mindre friktion, såsom öppen eller skärmad bärings , kan hantera högre hastigheter än sina förseglade motsvarigheter (2RS) på grund av det minskade motståndet från kontakttätningarna.

• Belastning och temperatur: Tyngre belastningar och högre driftstemperaturer genererar mer värme, vilket kan kräva en lägre driftshastighet för att förhindra termiska skador på bäring och dess smörjmedel.

Genom att noggrant överväga dessa specifikationer , kan ingenjörer välja en djupt spårkullager som inte bara passar de fysiska begränsningarna för en design utan också uppfyller de höga prestandakraven för en lång och pålitlig livslängd.

Installation och hantering

Den performance and service life of a djupt spårkullager är starkt beroende av korrekt installation och hantering. Även en hög kvalitet bäring kan drabbas för tidigt bäring failure om den inte är korrekt monterad. Följer bästa praxis under installation är lika viktigt som att välja rätt typ and specifikationer för din ansökan .

Korrekt monteringsteknik

Den fundamental rule of bäring installation är att applicera kraft endast på ringen som presspassas. Att applicera kraft på fel ring kan överföra belastningen genom kullager , vilket orsakar skador på löpbanorna och en betydande minskning av bäring’s livet. Det finns tre primära metoder för montering:

• Mekanisk montering: För small to medium-sized bärings , detta är den vanligaste metoden. Det innebär att man använder en monteringshylsa och en hammare eller en mekanisk press. Hylsan fördelar kraften jämnt runt ringen. Om bäring monteras på en axel måste kraften appliceras på den inre ringen. Om den monteras i ett hushål ska kraften appliceras på den yttre ringen.

• Hydraulisk montering: För larger bärings , en hydraulpress erbjuder en kontrollerad och jämn kraft, vilket minimerar risken för skador. Trycket kan regleras exakt, vilket säkerställer bäring sitter korrekt utan att överbelasta komponenterna.

• Denrmal Mounting (Heating): Detta är den säkraste och mest rekommenderade metoden för bäring installation . Genom att värma upp bäring (vanligtvis till en temperatur på 80-100°C) expanderar den inre ringen, vilket gör att den lätt kan glida på skaftet. Denna metod eliminerar behovet av kraftfulla stötar, vilket skyddar bäring från skada. Specialiserade induktionsvärmare eller kontrollerade oljebad används för att säkerställa enhetlig och säker uppvärmning.

Verktyg som krävs

Att ha rätt verktyg är avgörande för en smidig och framgångsrik installation . Viktiga verktyg inkluderar:

• Lageravdragare: Används för säker och oförstörande borttagning av gammalt bärings .

• Monteringsverktygssatser: Dense kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different bäring storlekar.

• Induktionsvärmare eller värmeplattor: För the thermal installation Metoden ger dessa verktyg ett säkert och kontrollerat sätt att värma upp bäring jämnt.

• Precisionsmätverktyg: Mikrometrar och bromsok används för att kontrollera dimensionerna på axeln och huset för att säkerställa korrekt passform och spel.

Undviker vanliga installationsmisstag

Slarv under installation är en ledande orsak till för tidigt bäring failure . Var uppmärksam på dessa vanliga misstag:

• Felaktig kraftanvändning: Den most frequent error is applying impact force to the outer ring when fitting a bäring till ett skaft, eller vice versa. Detta kan leda till Brinelling (fördjupningar på löpbanan), vilket drastiskt förkortar bäring’s livslängd och kan leda till omedelbar bäring failure .

• Kontaminering: Smuts, damm och andra föroreningar är en bäring’s värsta fienden. Även mikroskopiska partiklar kan orsaka slitage och skador. Arbeta alltid i en ren miljö och använd rena verktyg.

• Överhettning: Uppvärmning a bäring över den rekommenderade temperaturen kan permanent förändra stålets hårdhet, vilket leder till förlust av styrka och potential bäring failure .

• Använda en felaktig passform: An installation med för tät passform på axeln eller i huset kan minska bäring’s internt spel, vilket orsakar överdriven förspänning och värme. Omvänt kan en lös passform leda till axelkrypning och slitningskorrosion. Kolla alltid specifikationer och toleranser.

• Felaktig smörjning: Medan smörjning är sitt eget ämne, använder fel typ eller mängd smörjmedel under installation kan vara ett kritiskt fel. Följ alltid tillverkarens rekommendationer.

Ordentligt installation är ett kritiskt steg i bäring maintenance livscykel. Att ta sig tid att använda de rätta verktygen och teknikerna kommer att säkerställa din djupa spårkullager prestera till sin fulla potential och ge en lång, pålitlig livslängd.

Smörjning

Efter ordentligt installation , effektiv smörjning är den enskilt viktigaste faktorn för den långsiktiga hälsan och prestationsförmågan hos en djupt spårkullager . Faktum är att en betydande andel av alla bäring failure är direkt hänförlig till otillbörlig smörjning , om det beror på fel typ av lubricant, insufficient quantity, or contamination. Underhåll av lager är ofullständig utan ett fast ämne smörjning plan.

Betydelsen av smörjning

Smörjning utför flera kritiska funktioner som säkerställer en bäring fungerar effektivt och tillförlitligt:

• Minskar friktion: Den primary role of smörjning är att bilda en tunn film mellan de rullande elementen (kulorna) och löpbanorna. Denna film förhindrar direkt metall-på-metall-kontakt, vilket drastiskt minskar friktion, värmeutveckling och slitage.

• Skyddar mot slitage: Genom att skapa en barriär, smörjning förhindrar ytutmattning och nötande slitage orsakat av små partiklar. Det skyddar också bäring ytor från korrosion.

• Avleder värme: Som en bäring fungerar, genererar den värme. Smörjmedlet hjälper till att transportera bort denna värme från de kritiska ytorna, vilket förhindrar termiska skador på bäring och förlänger dess livslängd.

• Tätningar mot föroreningar: Förutom tätningarna eller sköldarna på bäring i sig fungerar smörjmedlet (särskilt fett) som en sekundär barriär och förhindrar inträngning av damm, smuts och fukt som annars skulle kunna orsaka betydande skada.

Typer av smörjmedel (fett, olja)

Den choice between grease and oil as a lubricant depends heavily on the bäring's driftsförhållanden, specifikationer , och ansökan .

• Fett: Fett är det vanligaste smörjmedlet för djupa spårkullager . Det är ett halvfast ämne som görs genom att kombinera en basolja med ett förtjockningsmedel. Dess främsta fördelar är att den stannar på plats, ger utmärkta tätningsegenskaper och kräver mindre frekventa re- smörjning . Detta gör det till ett idealiskt val för bärings som är förseglade för livstid (2RS, ZZ). Däremot kan kärnningen av fettet vid mycket höga hastigheter generera värme och rekommenderas i allmänhet inte för extremt höga varvtal applikationer .

• Olja: Olja smörjning används vanligtvis vid hög hastighet, hög temperatur eller hög belastning applikationer var a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred typ för system med en centraliserad smörjning system, där olja kontinuerligt kan tillföras och filtreras. Den största nackdelen är behovet av mer komplexa tätningsarrangemang för att förhindra läckage.

Smörjning Intervals

En vanlig missuppfattning är att bärings är underhållsfria. Medan förseglad bärings är designade för en specifik livslängd, de flesta andra bäring types kräver periodisk om- smörjning för att fylla på smörjmedlet och ta bort gammalt, förorenat fett. Att bestämma rätt intervall är avgörande och beror på:

• Driftsvillkor: A bäring arbetar vid höga hastigheter, höga temperaturer eller under tunga radiell belastning kommer att kräva oftare åter- smörjning än en i en låg hastighet, låg last ansökan .

• Miljö: En fientlig miljö med fukt, damm eller smuts kommer att kräva oftare bäring maintenance för att spola bort föroreningar.

• Tillverkarens rekommendationer: Rådfråga alltid bäring tillverkarens tekniska guider för specifika smörjning intervall baserat på bäring type and specifikationer .

Det är lika viktigt att undvika översmörjning. Fyller a bäring hålrum med för mycket fett kan orsaka en uppbyggnad av tryck, vilket leder till tätningsskador och ökad värmegenerering från kärning, vilket i slutändan kan leda till en för tidig bäring failure . Den korrekta mängden fyller vanligtvis 30-50% av det lediga utrymmet inuti bäring bostäder.

Underhåll och felsökning

En proaktiv bäring maintenance programmet är nyckeln till att förhindra oväntade stillestånd och förlänga livslängden på din utrustning. Medan djupa spårkullager är robusta, de är inte immuna mot slitage. Regelbunden inspektion och en gedigen förståelse för gemensamma bäring failure lägen kan hjälpa dig att identifiera och åtgärda problem innan de leder till kostsamma reparationer.

Regelbunden inspektion

Rutininspektioner är den första försvarslinjen mot bäring failure . Visuella och hörbara kontroller kan ofta avslöja ett problem tidigt.

• Visuell inspektion: Leta efter tecken på skador på bäring eller omgivande komponenter. Kontrollera efter läckt eller missfärgat fett, vilket kan tyda på överhettning. Närvaron av rost eller korrosion på axeln eller huset är ett tydligt tecken på att fukt tränger in.

• Hörbar och haptisk inspektion: En frisk bäring ska fungera smidigt och tyst. Ett tränat öra kan upptäcka ovanliga ljud som gnisslande, klickande eller skramlande, som ofta signalerar inre skador eller kontaminering. Ett mekaniskt stetoskop kan hjälpa till att lokalisera källan till bruset. På samma sätt kan en hög temperatur (jämfört med den normala driftstemperaturen) vara en röd flagga för problem med smörjning eller överbelastning. Vibrationsanalysverktyg kan också ge en mer exakt diagnos genom att identifiera specifika felfrekvenser.

Rengöringsprocedurer

För open djupa spårkullager som inte är förseglade, periodisk rengöring och åter- smörjning är en del av rutinen bäring maintenance .

• Rengöring: Den bäring bör försiktigt avlägsnas från dess ansökan och rengöras med ett icke brännbart rengöringsmedel som mineralsprit eller fotogen. Den bäring bör blötläggas och omröras för att få bort gammalt, förorenat fett. Snurra aldrig a bäring med tryckluft eftersom detta kan få den att rotera i extrema hastigheter och skada löpbanorna eller kullager .

• Torkning och eftersmörjning: Efter rengöring bäring måste torkas helt för att förhindra korrosion. När den väl är torr ska den omedelbart smörjas om med rätt mängd och typ av grease as specified by the manufacturer. It is important to remember that sealed or shielded bärings (ZZ eller 2RS) är vanligtvis "smorda för livet" och är inte utformade för att öppnas, rengöras eller smörjas om.

Vanliga fellägen

Förstå grundorsaken till en bäring failure är det mest avgörande steget felsökning .

• Trötthet: Den most common form of bäring failure är materialutmattning, som visar sig som flagning eller spjälkning på löpbanorna. Detta är ett tecken på att bäring har nått slutet av sin beräknade livslängd, ett resultat av de miljontals stresscykler den har utstått.

• Kontaminering: Slipande partiklar som smuts, damm och metallspån är ansvariga för en stor andel för tidigt bäring failure . De orsakar små fördjupningar på löpbanorna och kullager , vilket leder till snabbt slitage och ett "slipande" ljud.

• Felaktig smörjning: Både över- och under- smörjning kan orsaka a bäring att misslyckas. Brist på smörjmedel leder till metall-på-metall-kontakt och överdrivet slitage, medan för mycket fett kan orsaka värmeuppbyggnad och tätningsskador.

• Korrosion: Rost och korrosion på bäring ytor orsakas vanligtvis av vatten eller frätande kemikalier. Detta kan leda till gropbildning, vilket stör den släta löpbanan och påskyndar slitaget.

• Felaktig installation: Som diskuterats tidigare, applicera kraft felaktigt under installation kan orsaka skador, såsom Brinelling, vilket leder till för tidigt bäring failure och buller.

Felsökningstips

Här är en snabbguide till felsökning vanligt bäring problem:

Genom att införliva dessa bäring maintenance praxis, kan du avsevärt förlänga livslängden på din djupa spårkullager och förhindra oväntade mekaniska haverier.

Välja rätt spårkullager

Att välja lämpligt djupt spårkullager för en ny design eller byte ansökan är ett kritiskt steg som syntetiserar all kunskap som hittills täckts. Rätt val säkerställer optimal prestanda, tillförlitlighet och livslängd. Felaktigt specifikationer , å andra sidan kan leda till för tidigt bäring failure och kostsamma stillestånd. Här är nyckelfaktorerna att tänka på i urvalsprocessen.

Faktorer att ta hänsyn till (belastning, hastighet, temperatur)

Den demands of the bäring application måste analyseras noggrant för att matcha dem med bäring's förmågor.

• Ladda: Den most fundamental consideration is the force the bäring kommer att behöva stödja. Du måste bestämma både radiell belastning och den trycklast att bäring kommer att utsättas för. Den dynamiska belastningen ( $C$ ) av de valda bäring måste vara tillräcklig för att ge erforderlig livslängd under den beräknade ekvivalenta dynamiska belastningen. På samma sätt kan den statiska belastningen ( $C_0$ ) får inte överskridas, särskilt i applikationer var a high load is applied while the bäring är stationär. Det är här en detaljerad förståelse av bäring livsformel ( $L_{10}=(C/P{)}^3$ ) blir ovärderlig.

• Hastighet: Den maximum operating speed of the shaft must be well within the bäring's RPM-gräns. Höga hastigheter kräver bärings med låg friktion, såsom öppen eller skärmad bärings , och often necessitate a different typ av smörjning olja, som kan avleda värme mer effektivt än fett. A bäring tvingas köra över sin hastighetsgräns kommer snabbt att överhettas, vilket leder till att smörjmedlet försämras och snabbt bäring failure .

• Temperatur: Den operating temperature of the ansökan är avgörande för att välja rätt bäring materials och smörjmedel. Höga temperaturer kan bryta ner fett och olja och, om de är extrema nog, kan de permanent förändra hårdheten och styrkan hos stålringarna och kulorna. För hög temperatur applikationer , specialiserade smörjmedel och bäring types med högtemperaturburar (som mässing) eller keramiska material kan vara nödvändigt.

Lagerstorlek och spelrum

När prestationskraven är uppfyllda, det fysiska specifikationer måste åtgärdas.

• Storlek: Den standard dimensions of a djupt spårkullager är dess hål (innerdiameter), yttre diameter och bredd. Dessa dimensioner måste vara exakt anpassade till axeln och husets hål för att säkerställa en korrekt passning. En tät passform kan skapa en förspänning som minskar det inre spelet, medan en lös passform kan leda till axelkrypning och slitningskorrosion.

• Internt tillstånd: Detta är den lilla mängden spel eller "löshet" mellan den inre ringen, bollarna och den yttre ringen. Det är en kritisk specifikation som påverkar bäring's prestation och liv. Standardavståndet, betecknat som C0, är lämpligt för de flesta allmänna bäring applications . För specifika förhållanden kan dock ett annat tillstånd krävas: a bäring med ett C3-spel har större inre spel, vilket är fördelaktigt för applikationer med höga hastigheter eller temperaturer där termisk expansion är en faktor. Omvänt är ett C2-spel snävare och kan användas för applikationer kräver större rotationsnoggrannhet.

Noggrannhet och tolerans

Den precision of a djupt spårkullager definieras av dess toleransgrad, som är standardiserad internationellt.

• ABEC-betyg: I USA fastställer ringlageringenjörskommittén (ABEC) kvaliteter som definierar dimensionsnoggrannheten och rotationstoleransen för bärings . Betygen sträcker sig från 1 (lägsta precision) till 9 (högsta precision).

• Applikationsspecifika behov: En standard ABEC 1 bäring är lämplig för de flesta allmänna industriella bäring applications t.ex. elektriska motorer eller pumpar. Men för applikationer som kräver extremt lågt ljud och hög rotationsnoggrannhet, såsom verktygsmaskiner eller precisionsinstrument, används högre kvaliteter som ABEC 3 eller 5. Det är viktigt att notera att högre noggrannhet kommer till en betydligt högre kostnad, så den bör endast anges när ansökan kräver det verkligen.

Framtida trender inom spårkullager

Den world of bärings är långt ifrån statisk. I takt med att branscher utvecklas och efterfrågan på större effektivitet, hållbarhet och intelligenta system växer, ökar också tekniken bakom djupa spårkullager . Framtiden för bärings är formad av tre nyckeltrender: framsteg inom bäring materials , integrationen av smart teknik och ett förnyat fokus på hållbara lösningar.

Framsteg inom material

Den quest for higher performance has led to the development of new and improved bäring materials . Medan kromstål förblir industristandarden, forskning fokuserar på att skapa legeringar med förbättrad utmattningshållfasthet och slitstyrka för att möta kraven på högre hastigheter och belastningar, särskilt i elfordon (EV). Vidare kan användningen av keramiska material som Silicon Nitride blir allt vanligare, särskilt i höghastighetståg applikationer som EV-drivlinor och turboladdare. Dessa material är lättare, styvare och kan arbeta vid högre temperaturer med mindre smörjning , vilket ger en betydande prestandafördel. Forskare undersöker också användningen av avancerade beläggningar, såsom Diamond-Like Carbon (DLC), för att förbättra hållbarheten och minska friktionen hos standardstål bärings .

Smarta lager med sensorer

En av de mest spännande trenderna är integrationen av sensorer och elektronik direkt i bärings , vilket ger upphov till "smart bärings ." Dessa bärings är inte bara passiva mekaniska komponenter; de är aktiva datainsamlingsenheter. Inbyggda sensorer kan övervaka avgörande driftsparametrar i realtid, inklusive temperatur, vibrationer och radiell belastning . Dessa realtidsdata möjliggör ett skifte från traditionella, tidsbaserade bäring maintenance till en mycket mer effektiv och kostnadseffektiv förutsägelse underhåll modell. Genom att upptäcka anomalier och tidiga tecken på slitage, smart bärings kan varna operatörer om potentiella problem innan en katastrof bäring failure inträffar, vilket maximerar utrustningens drifttid och minimerar reparationskostnaderna. Denna teknik är en hörnsten i Industry 4.0, som gör det möjligt för maskiner att bli självmedvetna och anslutna till Internet of Things (IoT).

Hållbara lagerlösningar

Eftersom industrier över hela världen åtar sig att minska sitt miljöavtryck, bäring industrin går också mot mer hållbara metoder. Tillverkarna utvecklas bärings med minskad miljöpåverkan under hela livscykeln. Detta inkluderar att använda återvunnet stål och att utveckla nya tillverkningsprocesser som är mer energieffektiva. Dessutom finns det en push för att utveckla miljövänliga smörjmedel som är biologiskt nedbrytbara och har en lägre toxicitetsprofil. Nytt bäring types designas för att minska friktion och energiförbrukning, vilket direkt bidrar till ökad effektivitet i bäring applications de tjänar, från vindkraftverk till elbilar. Konceptet med en cirkulär ekonomi börjar också få fäste, och vissa tillverkare erbjuder re- smörjning och rekonditioneringstjänster för att förlänga livslängden för bärings och minimera avfallet.

Den convergence of material science, digital technology, and sustainability will continue to drive the evolution of djupa spårkullager , vilket säkerställer att de förblir i hjärtat av mekanisk innovation i årtionden framöver.
