Öppna spårkullager
Öppna spårkullager
Öppna spårkullager
Öppna spårkullager

Öppna spårkullager

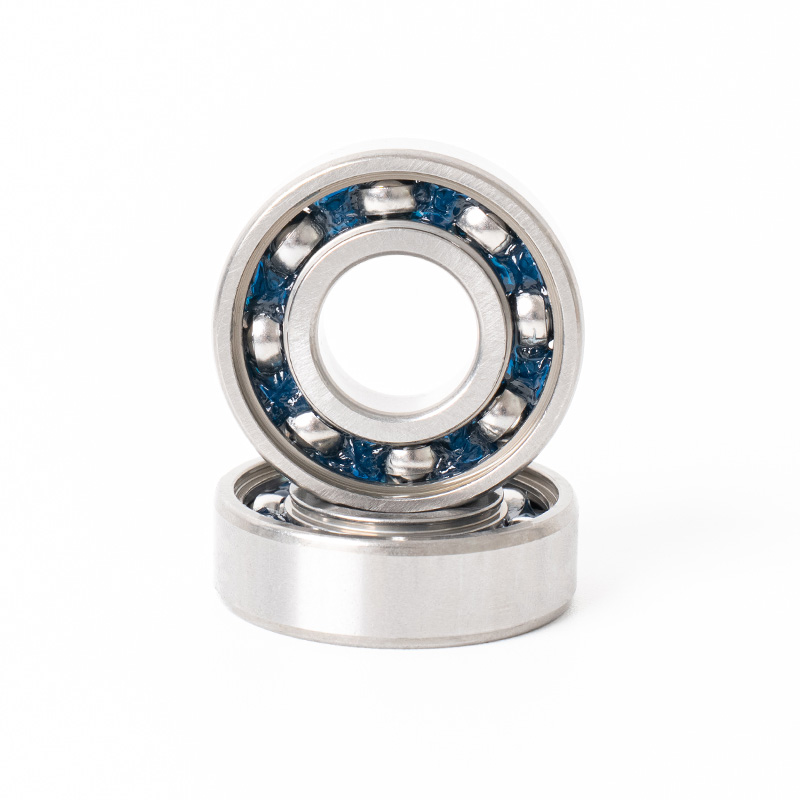

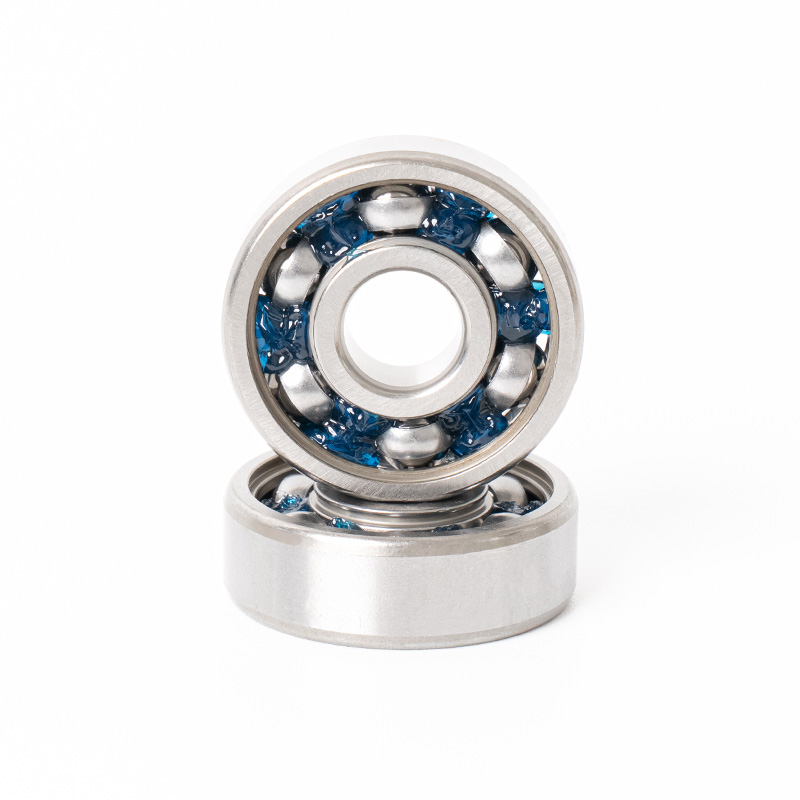

Öppna spårkullager är den vanligaste och enklaste typen av rullager. Deras anmärkningsvärda egenskap är att det inte finns någon tätningsanordning mellan lagrets inre och yttre ringar, och de rullande elementen och hållarna är i öppet tillstånd. Eftersom det inte finns några tätningar eller dammskydd, kan öppna lager enkelt lägga till och ersätta smörjmedel, vilket hjälper till att hålla lagrets insida rent och minska driftstemperaturerna. Denna design gör öppna spårkullager lämpliga för användning under förhållanden med goda smörjförhållanden och en relativt ren miljö, speciellt för mekanisk utrustning som kräver frekvent lagerunderhåll och höga hastighetskrav. De tål stora radiella belastningar och har även en viss dubbelriktad axiell belastningskapacitet och är allmänt tillämpliga. Öppna lager är standardiserade i storlek och täcker en mängd olika inre och yttre diameterstorlekar, vilket är lämpligt för olika mekaniska strukturkonstruktioner.
Få en offert
PREV：2RZ tätade spårkullagerNÄSTA：6300-serien med djupa spårkullager
  • Parameter
  • Kontakta oss

  • 6000-serien

    Bäring
    Nej.     		Bore
    d
    mmin.     		O.D.
    D
    mmin.     		Bredd
    B
    mmin.     		Gharnfer
    mmin
    mm     		Ladda betyg Ball Compiement Maxrunout hastighet Vikt/set
    Dynamisk
    cr     		Statisk
    cr     		Nej. Storlek
    mm     		Fett
    r/min     		Olja
    r/min     		Kg/set
    6000 10 0.3937 26 1.0236 8 0.3150 0.3 4.55 1.95 7 4.763 29000 34000 0.019
    6001 12 0.4724 28 1.1024 8 0.3150 0.3 5.1 2.39 8 4.763 26000 30000 0.021
    6002 15 0.5906 32 1.2598 9 0.3543 0.3 5.6 2.84 9 4.763 22000 26000 0.035
    6003 17 0.6693 35 1.3780 10 0.3937 0.3 6.8 3.35 10 5 20000 24000 0.040
    6004 20 0.7874 42 1.6535 12 0.4724 0.6 9.4 5.05 9 6.35 18000 21000 0.068
    6005 25 0.9843 47 1.8504 12 0.4724 0.6 10.1 5.85 10 6.35 15000 18000 0.079
    6006 30 1.1811 55 2.1645 13 0.5118 1.0 13.2 8.3 11 7.144 13000 15000 0.113
    6007 35 1.3779 62 2.4409 14 0.5512 1.0 16.0 10.3 11 7.938 12000 14000 0.149
    6008 40 1.5748 68 2.6772 15 0.5906 1.0 16.8 11.5 12 7.938 10000 12000 0.185
    6009 45 1.7716 75 2.9528 16 0.6299 1.0 21.0 15.1 12 8.731 9200 11000 0.231
    6010 50 1.9650 80 3.1496 16 0.6299 1.1 21.8 16.6 13 8.731 8400 9800 0.256
    6011 55 2.1653 90 3.5433 18 0.7087 1.1 28.3 21.2 12 11.000 7700 9000 0.388
    6012 60 2.3620 95 3.740 18 0.7087 1.1 29.5 23.2 13 11.000 7000 8300 0.414
    6013 65 2.5590 100 3.9370 18 0.7087 1.1 30.5 25.2 13 11.112 6500 7700 0.421
    6014 70 2.7559 110 4.3307 20 0.7874 1.1 38.0 31.0 13 12.303 6100 7100 0.604
    6015 75 2.9528 115 4.5276 20 0.7874 1.1 39.5 33.5 14 12.303 5700 6700 0.649
    6016 80 3.1496 125 4.9213 22 0.8661 1.1 47.5 40.0 14 13.494 5300 6200 0.854
    6017 85 3.3465 130 5.1181 22 0.8661 1.1 49.5 43.0 14 14.000 5000 5900 0.89
    6018 90 3.5433 140 5.5118 24 0.9449 1.5 58.0 49.5 14 15.081 4700 5600 1.02
    6019 95 3.7402 145 5.7087 24 0.9449 1.5 60.5 54.0 14 15.081 4500 5300 1.08
    6020 100 3.9370 150 5.9055 24 0.9449 1.5 60.0 54.0 14 16.000 4200 5000 1.15

    6200-serien

    Bäring
    Nej.     		Bore
    d
    mmin.     		O.D.
    D
    mmin.     		Bredd
    B
    mmin.     		Gharnfer
    mmin
    mm     		Ladda betyg Bollkomplement Maxrunout hastighet Vikt/set
    Dynamisk
    cr     		Statisk
    cr     		Nej. Storlek
    mm     		Fett
    r/min     		Olja
    r/min     		Kg/set
    6200 10 0.3937 30 1.1811 9 0.3543 0.6 5.1 2.39 8 4.763 25000 30000 0.032
    6201 12 0.4724 32 1.2598 10 0.3937 0.6 6.1 2.75 7 5.953 22000 26000 0.037
    6202 15 0.5906 35 1.3779 11 0.4331 0.6 7.75 3.6 8 5.953 19000 23000 0.045
    6203 17 0.6693 40 1.5748 12 0.4724 0.6 9.6 4.6 8 6.747 18000 21000 0.066
    6204 20 0.7874 47 1.8504 14 0.5512 1.0 12.8 6.65 8 7.938 16000 18000 0.106
    6205 25 0.9843 52 2.0472 15 0.5906 1.0 14.0 7.85 9 7.938 13000 15000 0.128
    6206 30 1.1811 62 2.4409 16 0.6299 1.0 19.5 11.3 9 9.525 11000 13000 0.199
    6207 35 1.3779 72 2.8346 17 0.6693 1.1 25.7 15.3 9 11.112 9800 11000 0.288
    6208 40 1.5748 80 3.1496 18 0.7087 1.1 29.1 17.8 9 12.0 8700 10000 0.366
    6209 45 1.7716 85 3.3465 19 0.7480 1.1 32.5 20.4 10 12.0 7800 9200 0.398
    6210 50 1.9650 90 3.5433 20 0.7841 1.1 35.0 23.2 10 12.7 7100 8300 0.454
    6211 55 2.1653 100 3.9370 21 0.8268 1.5 43.5 29.2 10 14.288 6400 7600 0.601
    6212 60 2.3620 110 4.3307 22 0.8661 1.5 52.5 36.0 10 15.081 6000 7000 0.783
    6213 65 2.5590 120 7.7244 23 0.9055 1.5 57.5 40.0 10 16.669 5500 6500 0.99
    6214 70 2.7559 125 4.9213 24 0.9449 1.5 62.0 44.0 11 16.669 5100 6000 1.07
    6215 75 2.9528 130 5.1181 25 0.9843 1.5 66.0 49.5 11 17.462 4800 5600 1.18
    6216 80 3.1496 140 5.7087 26 1.0236 2.0 72.5 53.0 11 18.256 4500 6300 1.40
    6217 85 3.3465 150 5.9055 28 1.1024 2.0 83.5 64.0 11 19.844 4200 5000 1.79
    6218 90 3.5433 160 6.2992 30 1.1811 2.0 96.0 71.5 10 22.225 4000 4700 2.15
    6219 95 3.7402 170 6.6929 32 1.2598 2.1 109 82.0 10 24.0 3700 4400 2.62
    6220 100 3.9370 180 7.0866 34 1.3386 2.1 122 93.0 10 25.4 3500 4200 3.14

    6300-serien

    Bäring
    Nej.     		Bore
    d
    mmin.     		O.D.
    D
    mmin.     		Bredd
    B
    mmin.     		Gharnfer
    mmin
    mm     		Ladda betyg Bollkomplement Maxrunout hastighet Vikt/set
    Dynamisk
    cr     		Statisk
    cr     		Nej. Storlek
    mm     		Fett
    r/min     		Olja
    r/min     		Kg/set
    6300 10 0.3937 35 1.3779 11 0.4331 0.6 8.2 3.5 6 7.144 23000 27000 0.053
    6301 12 0.4724 37 1.4567 12 0.4724 1.0 9.7 4.2 6 7.938 20000 24000 0.06
    6302 15 0.5906 42 1.6535 13 0.5118 1.0 11.4 5.45 7 7.938 17000 21000 0.082
    6303 17 0.6693 47 1.8504 14 0.5512 1.0 13.5 6.55 7 8.731 16000 19000 0.115
    6304 20 0.7874 52 2.0472 15 0.5906 1.1 15.9 7.90 7 9.525 14000 17000 0.144
    6305 25 0.9843 62 2.4409 17 0.6693 1.1 21.2 10.90 7 11.500 12000 14000 0.232
    6306 30 1.1811 72 2.8346 19 0.7480 1.1 26.7 15.0 8 12.000 10000 12000 0.36
    6307 35 1.3779 80 3.1496 21 0.8268 1.5 33.5 19.1 8 13,494 8800 10000 0.457
    6308 40 1.5748 90 3.5433 23 0.9055 1.5 40.5 24.0 8 15.081 7800 9200 0.63
    6309 45 1.7716 100 3.9370 25 0.9843 1.5 53.0 32.0 8 17.462 7000 8200 0.814
    6310 50 1.9650 110 4.3307 27 1.0630 2.0 62.0 38.5 8 19.05 6400 7500 1.07
    6311 55 2.1653 120 4.7244 29 1.1417 2.0 71.5 45.0 8 20.638 5800 6800 1.37
    6312 60 2.3620 130 5.1181 31 1.2205 2.1 82.0 52.0 8 22.225 5400 6300 1.73
    6313 65 2.5590 140 5.7087 33 1.2992 2.1 92.5 60.0 8 24.0 4900 5800 2.08
    6314 70 2.7559 150 5.9055 35 1.3780 2.1 104.0 68.0 8 25.40 4600 5400 2.52
    6315 75 2.9528 160 6.2992 37 1.4567 2.1 113 77.0 8 26.988 4300 5000 3.02
    6316 80 3.1496 170 6.6929 39 1.5354 2.1 123 86.5 8 28.575 4000 4700 3.59
    6317 85 3.3465 180 7.0866 41 1.6142 3.0 133 970 8 30.1625 3800 4500 4.23
    6318 90 3.5433 190 7.4803 43 1.6929 3.0 143 107 8 31.75 3600 4200 4.91
    6319 95 3.7402 200 7.8740 45 1.7717 3.0 153 119 B 34.000 3300 3900 5.67
    6320 100 3.9370 210 8.2677 47 1.8504 3.0 173 141 8 36.512 3200 3700 7.00
    6000-serien
    Lagermodell Nivå Ringmaterial
    6000 ZV2 GCR15
    6001 ZV2 GCR15
    6002 ZV2 GCR15
    6003 ZV2 GCR15
    6004 ZV2 GCR15
    6005 ZV2 GCR15
    6006 ZV2 GCR15
    6007 ZV2 GCR15
    6008 ZV2 GCR15
    6009 ZV2 GCR15

    6200-serien
    Lagermodell Nivå Ringmaterial
    6200 ZV3 GCR15
    6201 ZV3 GCR15
    6202 ZV3 GCR15
    6203 ZV3 GCR15
    6204 ZV2 GCR15
    6205 ZV2 GCR15
    6206 ZV2 GCR15
    6207 ZV2 GCR15
    6208 ZV2 GCR15
    6209 ZV2 GCR15

    6300-serien
    Lagermodell Nivå Ringmaterial
    6300 ZV3 GCR15
    6301 ZV3 GCR15
    6302 ZV3 GCR15
    6303 ZV2 GCR15
    6304 ZV2 GCR15
    6305 ZV2 GCR15
    6306 ZV2 GCR15
    6307 ZV2 GCR15
    6308 ZV2 GCR15
    6309 ZV2 GCR15

Relaterade produkter

Om YIFENG

Företaget är ett professionellt företag som är engagerat i utveckling och produktion av små och medelstora, djupa spårkullager i miniatyr, produkterna används i stor utsträckning inom en mängd olika mikromotorer, hushållsapparater, kommunikationsutrustning, medicin, sportutrustning, textilmaskiner, transport och andra områden. Företaget har mer än 200 anställda och täcker en yta på mer än 6 000 kvadratmeter. Den årliga produktionskapaciteten är 25 miljoner set. Med den inhemska avancerade tekniken "mikrocomputer step control" mikro, små och medelstora automatiserade lagerproduktionslinjer, med stark teknisk kraft och precisionsbearbetning, testutrustning, professionellt utrustad med mätnings- och fysiska och kemiska inspektionsinstitutioner, har alla instrument och utrustning nått den ledande nivån.

NINGBO YIFENG BEARING CO.,LTD.

Vi är en pålitlig partner som formar vår expertis till framgång för ditt projekt.

Hedersbevis

NYHETER
Branschkunskap

Vad är den strukturella skillnaden mellan öppna spårkullager och tätade lager?

Introduktion till djupa spårkullager
Spårkullager är bland de mest använda rullningslager på grund av sin enkla struktur, mångsidighet och förmåga att hantera både radiella och axiella belastningar. De är standardiserade i storlek, vilket gör dem lätta att integrera i olika mekaniska system. Men beroende på applikation och miljöförhållanden kan spårkullager klassificeras i öppen typ och tätad typ. Den viktigaste skillnaden mellan dessa två ligger i deras strukturella design, särskilt om skyddande tätningsanordningar ingår.

Strukturella egenskaper hos öppna spårkullager
Öppna spårkullager inte ha någon tätningsanordning mellan den inre och yttre ringen. Rullelementen och buren är i ett exponerat tillstånd, vilket gör att smörjmedel lätt kan tillsättas eller bytas ut. Denna strukturella egenskap gör dem lämpliga för applikationer där miljön är ren, smörjningsförhållandena är väl underhållna och där frekvent underhåll krävs. Frånvaron av tätningar bidrar också till att minska friktionen, vilket gör öppna lager idealiska för höghastighetsdrift. Men de är mer känsliga för damm, fukt och andra föroreningar.

Strukturella egenskaper hos tätade spårkullager
Däremot är tätade spårkullager utrustade med tätningsanordningar, vanligtvis gummitätningar eller metallsköldar, på ena eller båda sidor av lagret. Dessa tätningar är utformade för att hålla smörjmedel inuti lagret samtidigt som de förhindrar inträngning av damm, smuts och andra föroreningar. Tätningsstrukturerna bidrar också till att minska behovet av frekvent underhåll eftersom lagret behåller smörjningen under en längre tid. På grund av den extra tätningen har dock tätade lager generellt högre friktionsnivåer jämfört med öppna lager, vilket kan begränsa deras maximala arbetshastighet något.

Jämförande strukturanalys
Den mest grundläggande strukturella skillnaden mellan öppna och förseglade typer ligger i huruvida ett tätningselement är integrerat eller inte. Tätningskomponenten påverkar smörjmetoder, underhållsfrekvens och motstånd mot yttre förhållanden. Följande tabell sammanfattar den strukturella jämförelsen:

Funktion Öppna spårkullager Tätade spårkullager
Tätning/Sköld Ingen, öppen design Gummitätningar eller metallsköldar på ena/båda sidor
Smörjning Lätt att lägga till eller byta ut Förfylld, begränsad ersättning
Föroreningsskydd Låg, beror på miljön Hög, skyddar mot damm och fukt
Friktionsnivå Låg, lämplig för höga hastigheter Högre på grund av tätningselement
Underhåll Frekvent smörjning krävs Minimalt underhåll krävs

Strukturens inverkan på prestanda
De strukturella skillnaderna mellan öppna och tätade lager påverkar direkt deras prestanda. Öppna lager, med sin låga friktion, är väl lämpade för höghastighetsapplikationer där konstant smörjning kan säkerställas. Tätade lager, med sina skyddselement, är mer stabila i dammiga eller fuktiga miljöer och kräver mindre frekvent underhåll. Dessa skillnader gör det möjligt för ingenjörer att välja lämplig typ baserat på maskinens arbetsförhållanden.

Tillämpningar av öppna spårkullager
Öppna lager används ofta i applikationer som höghastighetsmotorer, precisionsinstrument och miljöer där rena driftsförhållanden upprätthålls. Deras struktur möjliggör direkt åtkomst till smörjning, vilket gör dem lämpliga för system med centraliserade smörjanordningar. Branscher som textilmaskiner, verktygsmaskiner och mikromotorer drar ofta nytta av öppna konstruktioner när frekventa smörjcykler är möjliga.

Tillämpningar av tätade spårkullager
Tätade lager är att föredra i miljöer där kontaminering är ett problem, såsom i hushållsapparater, fordonskomponenter och jordbruksmaskiner. Eftersom deras struktur förhindrar att damm och fukt kommer in, är de särskilt användbara i utrustning som fungerar utomhus eller i industriella förhållanden. Deras fristående smörjning gör dem också idealiska för maskiner där tillgången till underhåll är begränsad.

Fall av NINGBO YIFENG BEARING CO., LTD.
NINGBO YIFENG BEARING CO., LTD. är en professionell tillverkare som arbetar med utveckling och produktion av små och medelstora spårkullager i miniatyr. Med mer än 200 anställda och en årlig produktionskapacitet på 25 miljoner uppsättningar, levererar företaget lager som används i stor utsträckning i mikromotorer, hushållsapparater, kommunikationsutrustning, medicinsk utrustning, textilmaskiner och transportsystem. Deras avancerade automatiserade produktionslinjer, som stöds av mikrodatorstegstyrning, tillåter dem att producera både öppna och förseglade lager som uppfyller olika applikationskrav. Genom att integrera stark teknisk kraft med precisionstestutrustning säkerställer företaget att dess produkter bibehåller stabilitet under olika driftsförhållanden.

Riktlinjer för strukturellt urval
Beslutet mellan öppna och täta lager beror ofta på faktorer som drifthastighet, miljömässig renhet och underhållstillgänglighet. Ingenjörer överväger vanligtvis följande när de väljer:

Skick Rekommenderad typ Anledning
Ren miljö, höghastighetsdrift Öppet lager Lägre friktion, enkel eftersmörjning
Dammig eller fuktig miljö Tätat lager Bättre skydd mot föroreningar
Frekvent underhåll möjligt Öppet lager Smörjning can be replenished easily
Begränsad tillgång till underhåll Tätat lager Försmord, långvarig smörjning

Långsiktiga överväganden
Vid långvarig drift kan öppna lager kräva mer konsekvent övervakning och underhåll för att undvika för tidigt slitage på grund av kontaminering. Å andra sidan kan tätade lager, även om de kräver mindre underhåll, så småningom uppleva nedbrytning av smörjmedel som inte kan fyllas på utan att demontera lagret. Därför bör det strukturella valet balanseras med maskinens förväntade livslängd och driftsmiljö.

Fördelar och begränsningar för varje struktur
De strukturella skillnaderna ger tydliga fördelar och begränsningar. Öppna lager är fördelaktiga för höghastighets, lätt underhållna system men begränsas av deras sårbarhet för kontaminering. Tätade lager är fördelaktiga för hållbarhet i tuffa miljöer men är begränsade i höghastighetsprestanda på grund av tätningsfriktion. Att förstå dessa avvägningar är viktigt för att designa pålitlig utrustning.
